Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ağırlık: | 6000 kg hakkında | Boyutu: | Yaklaşık 7m * 1.4m * 1.8m (Uzunluk * Genişlik * Yükseklik) |
|---|---|---|---|
| Rulo istasyonları: | 14-16 istasyon | Rulo şekillendirme hızı: | 10-15m / dakika |
| Katma değerli servis: | garanti süresi boyunca ücretsiz aksesuarlar sunuyoruz | Elektrik gerilimi: | 380V / 3Ph / 50Hz Veya 220V / 3Ph / 60Hz (veya Özel) |
| Vurgulamak: | c & z aşık şekillendirme makinesi,c kanal rulo şekillendirme makinesi |
||

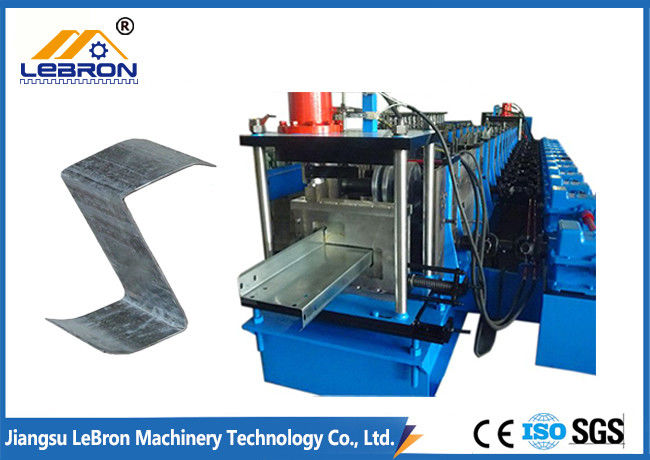

10-15m / Min Z Aşık Rulo Şekillendirme Makinesi Plc Kontrol Hidrolik Kesme Cihazı
1. z purlin rulo şekillendirme makinesi teknik ayrıntılar:
| Uygun Hammadde | |
| Malzeme | Galvanizli Çelik Rulolar |
| Kalınlık | 1.5mm |
| Bobin genişliği | Ürün boyutu göre |
| Akma dayanımı | 235Mpa |
| Ana teknik parametreler | |
| Oluşturma silindirleri istasyonları sayısı | 14-16 |
| Şekillendirme silindirleri millerin çapı | 75mm |
| Şekillendirme Hızı Rulo | 10-15m / dakika |
| Üretim hızı | 4-6m / dakika |
| Silindirleri oluşturan malzeme | Söndürülmüş tedavi ile GCR15 kalıp çeliği |
| Kesici malzeme | Söndürülmüş tedavi ile CR12 kalıp çeliği |
| Kontrol sistemi | PLC ve Dönüştürücü |
| Elektrik güç gereksinimi | Ana motor gücü: 15kw |
| Hidrolik ünite motor gücü: 5.5kw | |
| Elektrik gerilimi | Müşterilerin ihtiyacına göre |
3. Z aşık rulo şekillendirme makinesi ana componets:
Yok hayır. | isim | birim | Adet |
1 | Açıcı | set | 1 |
2 | Giriş Plaj | set | 1 |
3 | Rulo şekillendirme için ana makine | set | 1 |
4 | Kesme sistemi | set | 1 |
5 | boks | set | 1 |
6 | Çıkış Tablosu | set | 1 |
7 | Kontrol sistemi (plc) | set | 1 |
8 | hidrolik istasyon | set | 1 |
4. Z aşık rulo şekillendirme makinesi akış çizelgeleri:
Decoiler - Rulo Şekillendirme - PLC Sistemi - Hidrolik Sistem - Baskı - Kesim - Çıkış Tablosu
5. Ana bileşenlerin tanıtımı:

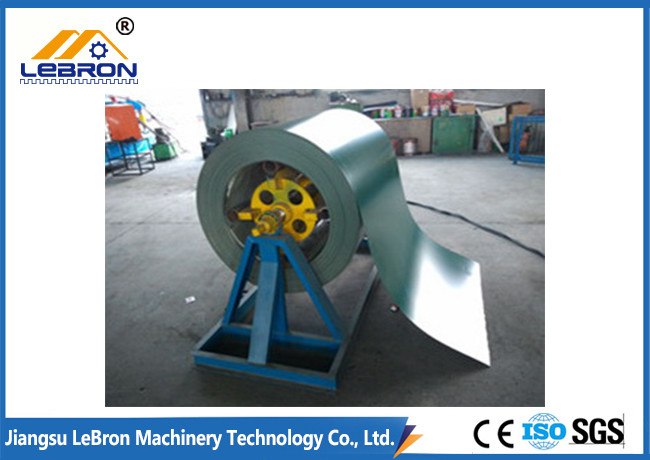

1). Açıcı
| Yükleme kapasitesi | 5T |
| Uncoiling genişliği | 1000mm |
| İç çap: | 450-550mm |
Kullanım: Çelik bobinin desteklenmesinde ve döner bir şekilde çözülmesinde kullanılır.
2). Besleme
| Eksen malzemesi | 45 # çelik |
| Numara | 3 yukarı, 4 aşağı |
| Eksen çapı | 100mm |
| Yuvarlak şekillendirme | Malzeme taşıyıcı çelik (GR15), 60-62 ° C söndürme |
Kullanım: Hammaddeyi (çelik levha) kumsalın içinden geçirin ve işleyin, 4 aşağı ve 3 yukarı, ürünlerin düzgün, paralel ve herşeyin eşit olmasını garanti edebilir.
3). Puching parçası:
| Güç | 4kw (çift valf) |
| Silindir | 2 |
| Malzeme: | Cr12 söndürme |
| miktar | 2 |
Kullanımı: Pnömatik, hidrolik testere ile, esas olarak deliğe dayalı olarak kırmızı c- şekilli çelikten , testere kesim parçasına eklenir , bunların ihtiyaçlarına göre ayarlanabilir, zamandan yumruk haline getirilebilir, kullanım, dayanıklılık.

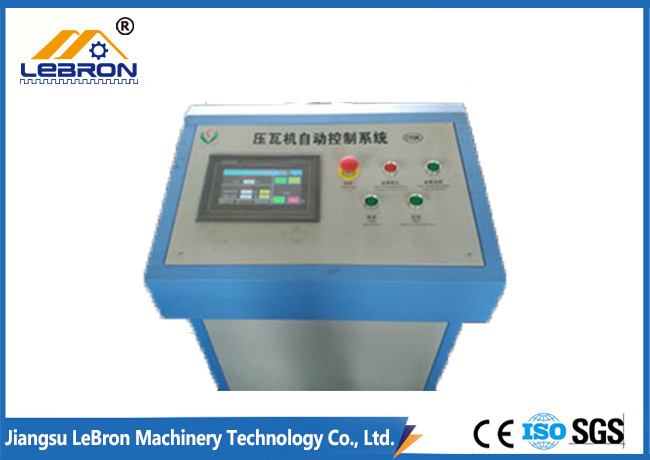

4). Elektrik kontrol sistemi
İstikrarlı, hassas ve ömür boyu yüksek hız sağlamak için Mitsubishi Japonya'dan kabul edilen PLC, dönüştürücü, dokunmatik panel.
Diğer elektrik elemanı Schneider
Çalışma kolaylığı ve güvenliği için hareketli anahtar, hava kırma, radyatör, trafo ve elektrik kaçağı koruyucusu ile donatılmıştır.
6. bizim avantajları
· Almanya COPRA yazılımı tasarımı
· 20 yıldan fazla deneyime sahip 5 mühendis
· 30 profesyonel teknisyen
· 22 adet sahada gelişmiş CNC üretim hatları
· 3 yıl bakım ve tüm yaşam teknik desteği
7. Ürün Resmi :
